微珠粉煤灰的概況

　　我國粉煤灰應(yīng)用于混凝土可以追溯到上世紀(jì)七八十年代，《用于水泥和混凝土中的粉煤灰》(GB1596-1979)國家標(biāo)準(zhǔn)出臺(tái)可以算是一個(gè)標(biāo)志。此后幾十年間，對(duì)于粉煤灰的應(yīng)用研究不斷深入，我國在這個(gè)領(lǐng)域也由落后逐步跟上世界先進(jìn)潮流。尤其是隨著高鐵高性能混凝土的全面應(yīng)用及各類商混站雨后春筍般的發(fā)展，更是給粉煤灰的應(yīng)用帶來大好機(jī)遇。然而粉煤灰在混凝土中的應(yīng)用也并非一帆風(fēng)順，曾經(jīng)的電廠垃圾一夜之間成為炙手可熱的新型建材。優(yōu)質(zhì)灰資源匱乏，甚至出現(xiàn)摻雜使假現(xiàn)象。另外普通灰在混凝土中的性能也基本發(fā)揮到極致，對(duì)于高強(qiáng)高性能混凝土即使摻入粉煤灰也出現(xiàn)粘度大、泵送困難等現(xiàn)象。近十年來出現(xiàn)一種新型的粉煤灰產(chǎn)品———微珠粉煤灰，它是一種新型超微粉體材料，是利用優(yōu)質(zhì)粉煤灰經(jīng)過獨(dú)特工藝精選、加工而成的超細(xì)且具有連續(xù)粒徑分布的一種亞微米、完美的正球狀粉體產(chǎn)品。

　　顏色基本呈現(xiàn)灰白色、煙灰狀，而一般粉煤灰為灰色。用手指輕捻，相對(duì)一般粉煤灰更加滑潤。

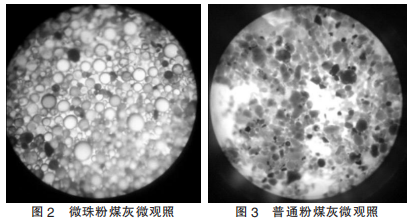

　　采用普通光學(xué)顯微鏡放大100倍進(jìn)行觀查，可以看到微珠粉煤灰顆粒呈現(xiàn)完美正球形，顆粒級(jí)配連續(xù)，相互填充，從顏色和形態(tài)分辨，不規(guī)則碳粒占比較少;而普通灰顆粒有球形存在，但不規(guī)則，不規(guī)則顆粒較多。事實(shí)上目前市場(chǎng)上部分粉煤灰采用粉磨工藝制備而非收集原灰，這一類粉煤灰球形顆粒被破壞，失去了粉煤灰的滾珠效應(yīng)，但現(xiàn)行規(guī)范對(duì)此沒有界定。

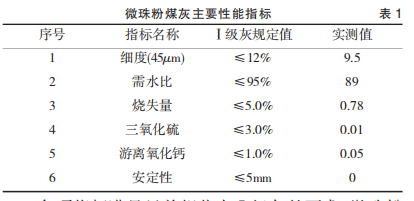

　　按照現(xiàn)行《用于水泥和混凝土中的粉煤灰》(GB/T1596-2005)規(guī)范對(duì)微珠粉煤灰進(jìn)行理化指標(biāo)檢測(cè)，結(jié)果如下：

　　各項(xiàng)指標(biāo)滿足目前規(guī)范中Ⅰ級(jí)灰的要求，微珠粉煤灰細(xì)度試驗(yàn)采用水篩法，雖然篩余值達(dá)到9.5%，但鏡下觀測(cè)篩余物，全部為正球形顆粒。另外密度測(cè)定為2.70g/cm3，略大于一般粉煤灰，這反映出微珠粉煤灰的構(gòu)成以沉珠為主的特性。由于微珠粉煤灰的比表面積已超過勃氏法200m2/kg～600m2/kg測(cè)定范圍,無法采用常規(guī)方法測(cè)定。

　　①粉煤灰在混凝土中的應(yīng)用效果取決于滾珠效應(yīng)和火山灰活性兩項(xiàng)關(guān)鍵性能，微珠粉煤灰這兩項(xiàng)性能非常明確，且優(yōu)于普通粉煤灰。

　?、谖⒅榉勖夯以诨炷林械膽?yīng)用可以起到降低屈服剪切應(yīng)力，降低用水量和水泥用量，填充密實(shí)等作用，可以解決普通混凝土遇到的部分技術(shù)問題。可以應(yīng)用在高層泵送混凝土、大體積混凝土、高強(qiáng)高性能混凝土等領(lǐng)域。

　?、畚⒅榉勖夯冶举|(zhì)上是一種特殊優(yōu)質(zhì)的粉煤灰，是粉煤灰利用深度發(fā)展的產(chǎn)物，值得繼續(xù)深入研究，比如耐久性能。
